ZZY自力式壓力調節閥
自力式調節閥是一種無需外來能源，依靠被測介質自身壓力或溫度或流量變化，按預先設定值，進行自動調節的控制裝置，是一種節能型儀表。它集控制、執行諸多功能于一身，自成１個獨立的儀表控制系統。集變送器、控制器及執行機構的功能于一體。不同于一般含義上的控制閥。
自力式壓力調節閥分為自力式壓力、壓差和流量調節閥三個系列。自力式壓力調節閥根據取壓點位置分閥前和閥后兩類，取壓點在閥前時，用于調節閥前壓力恒定；取壓點在閥后時，用于調節閥后壓力恒定。當將閥前和閥后壓力同時引入執行機構的氣室兩側時，自力式壓差調節閥可以調節調節閥兩端的壓力恒定，也可將安裝在管道上孔板兩端的壓差引入薄膜執行機構的氣室兩側，組成自力式流量調節閥，或用其他方式將流量檢測后用自力式壓差調節閥實現流量調節。
自力式壓力調節閥安裝方式與介質、溫度的關系

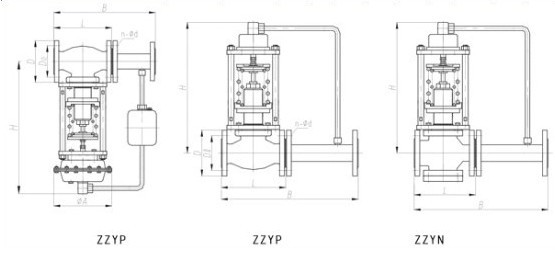

１）自力式壓力調節閥安裝方式原則上宜采用，氣體介質正立安裝（執行機構在上、閥體在下），液體與蒸汽介質倒裝。
２）氣體介質溫度高于７０℃低于１４０℃、液體介質溫度高于１４０℃時，自力式壓力調節閥除采用倒裝外，還應在引壓管路上加裝隔離罐，并應在引壓管路、隔離罐、膜頭處注滿冷媒，以防膜片受高溫老化。
３）氣體介質溫度高于７０℃低于１４０℃時，若仍采用正立安裝，應在設計文件（設備表）中注明采用高溫膜片（如乙丙橡膠膜片、硅橡膠膜片等），否則會造成普通膜片老化。
自力式壓力調節閥的參數
| 公稱通徑（DN） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 額定流量系數（KV） |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 |
| 額定行程 |
8 |
10 |
14 |
20 |
25 |
40 |
50 |
60 |
70 |
| 公稱壓力（MPa） |
1.6 4.0 6.4 |
| 壓力調節范圍（Mpa） |
15~50 40~80 60~140 120~220 160~220 200~260
240~300 280~350 330~400 380~450 480~560 540~620
600~700 680~800 780~900 880~1000 950~1500 1000~2500
|
| 流量特性 |
快開 |
| 調節精度% |
±5 |
| 使用溫度（℃） |
≤350 |
| 1、允許泄漏量 |
硬密封（1/h） |
單座：≤10-4閥額定容量（IV）級；雙座、套筒：≤5×10-4閥額定容量（II級） |
| 軟密封（1/h） |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.7 |
4.0 |
6.75 |
11.10 |
16.0 |
| 2、減壓比 |
最大 |
10 |
| 最小 |
1.25 |
深圳北澤閥門訂貨須知：
①調節閥產品名稱與型號
②調節閥的口徑
③調節閥是否帶附件以便我們的為您正確選型
④調節閥的使用壓力
⑤調節閥的使用介質的溫度。
二、若已經由設計單位選定深圳北澤閥門的調節閥型號，請按調節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的深圳北澤閥門專家為您審核把關。
感謝您訪問我們的網站【 http://www.tools.rwkbnch.cn北澤閥門公司】 如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。 銷售熱線：0755-61286698 13590250589 傳真：0755-61286698 |
